Welche Aufgabe hat eine Schmutzwasserleitung?
Die Schmutzwasserleitung sorgt für die sichere und kontrollierte Ableitung von Abwasser aus Gebäuden in das öffentliche Kanalnetz. Sie verbindet die Entwässerungsgegenstände innerhalb eines Gebäudes mit der Kanalisation und stellt so den Abtransport zur Kläranlage sicher.
Innerhalb von Gebäuden führen Schmutzwasserleitungen über Anschluss– und Fallleitungen bis zur Grundstücksgrenze. Von dort werden sie über Grundleitungen in das öffentliche Kanalnetz überführt.
Bei Planung und Betrieb von Schmutzwasserleitungen müssen gesetzliche und technische Vorschriften, wie etwa DIN-Normen, beachtet werden, um die Funktion und Sicherheit der Anlagen zu gewährleisten.
Als Bestandteil der Abwassertechnik leistet die Schmutzwasserleitung einen wichtigen Beitrag zum Schutz von Umwelt und Gesundheit, indem sie eine geordnete Ableitung und Behandlung des Abwassers ermöglicht.
Zusätzlich wird zwischen Grauwasser und Schwarzwasser unterschieden, die unterschiedliche Anforderungen an die Entwässerung stellen.

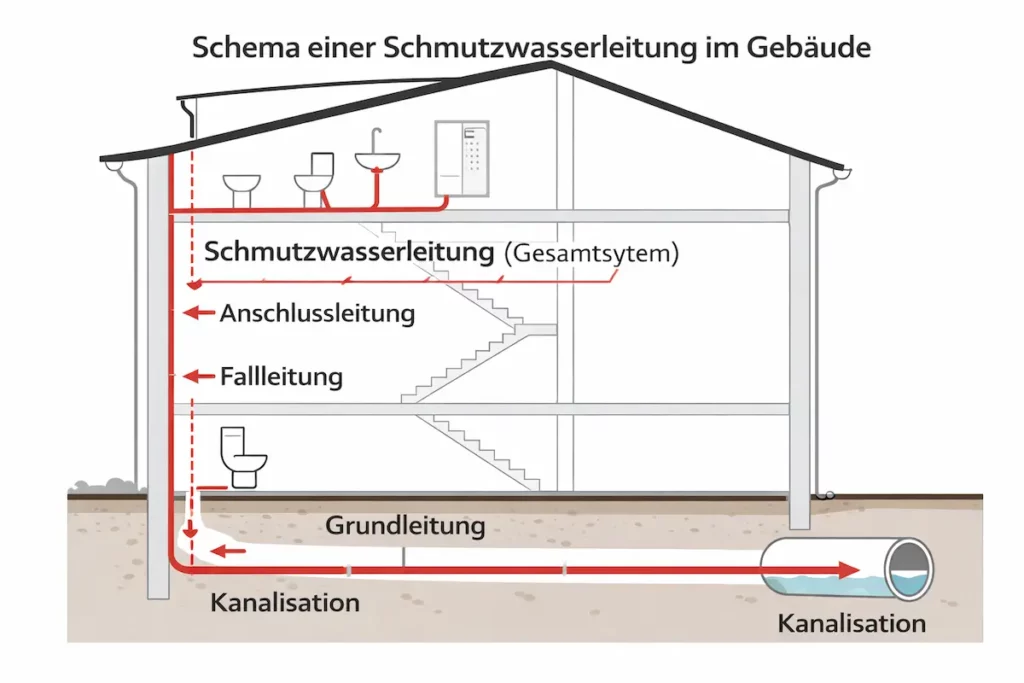

Aufbau und Bestandteile einer Schmutzwasserleitung
Eine Schmutzwasserleitung besteht aus mehreren aufeinander abgestimmten Leitungstypen, die gemeinsam die Ableitung des Abwassers gewährleisten.
Innerhalb von Gebäuden übernehmen Anschlussleitungen die Aufnahme des Schmutzwassers direkt an den Entwässerungsgegenständen wie Waschbecken, Duschen oder Toiletten. Diese führen in Fallleitungen (Fallstränge), die das Abwasser vertikal durch das Gebäude nach unten transportieren.
Unterhalb des Gebäudes verlaufen Grundleitungen, die das Schmutzwasser im Erdreich bis zur Grundstücksgrenze führen. Die Grundleitungen werden mit Muffen verbunden, um eine dichte und stabile Verbindung der Rohrabschnitte zu gewährleisten. Für Richtungsänderungen sind spezielle Formstücke erforderlich. Reinigungsöffnungen müssen mindestens alle 20 m vorgesehen werden, um eine Wartung zu ermöglichen. Die Verlegung der Grundleitungen im Erdreich erfolgt in einer Tiefe von mindestens 80 – 100 cm, wobei die Sohle und die Höhe der Leitungen nach den technischen Vorgaben festgelegt werden, um Frostsicherheit und eine fachgerechte Installation zu gewährleisten. Die Mindestgröße eines Revisionsschachts beträgt DN150. Eine fachgerechte Lüftung der Leitungen ist notwendig, um einen reibungslosen Betrieb und die Einhaltung der Normen sicherzustellen.
Von dort erfolgt die Weiterleitung in den öffentlichen Kanal.
Typische Rohrarten in Schmutzwasserleitungen
In der Praxis kommen für Schmutzwasserleitungen unterschiedliche Rohrarten und Varianten zum Einsatz. Neben den klassischen orangenen KG-Rohren gibt es grüne Kanalgrundrohre als Alternative, die für höhere Temperaturen und besondere Belastungen geeignet sind. Innerhalb von Gebäuden werden meist HT-Rohre aus Polypropylen (PP) verwendet, die temperaturbeständig sind und sich besonders für hohe Temperaturen eignen. Für den Innenbereich sind HT-Rohre die Standardlösung, während im Außenbereich überwiegend KG-Rohre aus PVC-U verwendet werden, die Abwässer vom Gebäude in die öffentliche Kanalisation leiten. Polyethylen wird als flexibles und langlebiges Rohrmaterial für Grundleitungen im Außenbereich genutzt.
Das Rohrmaterial sollte immer passend zum Einsatzbereich (innen/außen, Neubauten) und den jeweiligen Anforderungen gewählt werden. Bei Neubauten gelten besondere Anforderungen an die Rohrmaterialien und deren Dimensionierung, um die aktuellen Normen einzuhalten. Die Auswahl eines renommierten Herstellers ist entscheidend für Qualität, Langlebigkeit und Normenkonformität der Rohre. Die richtige Rohrlänge ist für die Installation und das notwendige Gefälle wichtig, um einen reibungslosen Ablauf zu gewährleisten. Ein gängiger Rohrdurchmesser für Grundleitungen ist DN 110; die Nennweite einer Fallleitung richtet sich nach der Summe der Anschlusswerte und dem Gebäudetyp.
Kunststoffrohre dehnen sich bei Erwärmung stärker aus als andere Materialien, daher sollte das Rohr bei der Installation etwa 1 cm herausgezogen werden. Rohre sollten in einem Sandbett verlegt werden, um sie vor Frost und punktuellen Belastungen zu schützen, und die Dichtungen sind mit Gleitmittel zu versehen, um das Zusammenstecken zu erleichtern. Flexible Verbindungsstücke aus Kautschuk sollten vermieden werden, da sie von Ratten durchbissen werden können. Für die Befestigung sollten schallgedämmte Rohrschellen mit Gummieinlage verwendet werden, um Fließgeräusche zu reduzieren.
Alternativ werden auch Gussrohre eingesetzt, insbesondere bei erhöhten Anforderungen an Schall- oder Brandschutz, etwa bei Fallrohren in Mehrfamilienhäusern. Regenfallrohre werden zudem häufig aus verzinktem Stahlblech gefertigt.
Wichtige Anforderungen: Gefälle, Material und Dimensionierung
Damit eine Schmutzwasserleitung zuverlässig funktioniert, müssen bestimmte technische Anforderungen eingehalten werden:
Gefälle
Ein ausreichendes Gefälle der Entwässerungsanlage sorgt dafür, dass das Abwasser selbstständig abfließt und sich keine Ablagerungen bilden. In der Praxis liegt das Mindestgefälle häufig bei etwa 0,5–1 %, wodurch eine ausreichende Fließgeschwindigkeit von mindestens 0,5 m/s erreicht wird. Diese ist notwendig, um die Selbstreinigung der Abwasserrohre sicherzustellen und Verstopfungen zu vermeiden.
Material
Häufig kommen Kunststoffrohre wie HT-Rohre (Polypropylen) im Gebäude und KG-Rohre (PVC-U) im Erdreich zum Einsatz. Alternativ werden auch Gussrohre verwendet, insbesondere bei erhöhten Anforderungen an Schallschutz und Brandschutz.
Dimensionierung
Der Rohrdurchmesser (z. B. DN 100) sowie weitere Nennweiten (DN) werden entsprechend der angeschlossenen Entwässerungsgegenstände und der Abwassermenge in den DIN Normen festgelegt.
Feuchtigkeitsschutz
Bei Wanddurchführungen und der Verwendung von Mauerkragen ist auf einen zuverlässigen Feuchtigkeitsschutz zu achten, um das Eindringen von Feuchtigkeit ins Gebäude zu verhindern. Abwasserrohre sollten keinen direkten Kontakt zum Baukörper haben, und es sind schallgedämmte Rohrschellen zu verwenden.
Planung und Auslegung von Schmutzwasserleitungen
Die Planung von Schmutzwasserleitungen erfolgt nach den geltenden Normen, insbesondere DIN 1986-100 und DIN EN 12056. Dabei werden Rohrdurchmesser, Gefälle und Fließgeschwindigkeit auf die angeschlossenen Entwässerungsgegenstände abgestimmt.
Die genaue Bestimmung der Rohrlänge ist für die Planung und das Einhalten des erforderlichen Gefälles entscheidend, um einen reibungslosen Ablauf und die korrekte Verbindung der Rohrabschnitte sicherzustellen. Die Wahl eines renommierten Herstellers trägt maßgeblich zur Qualität, Zuverlässigkeit und Langlebigkeit des Rohrsystems bei. Es wird empfohlen, Reinigungsöffnungen in die Schmutzwasserleitung zu integrieren, um Wartung und Fehlerbehebung zu erleichtern. Regelmäßige Wartung sowie Inspektion und Reinigung der Schmutzwasserleitungen helfen, teure Reparaturen zu vermeiden und die Funktion dauerhaft sicherzustellen. Die Verwendung geeigneter Rohrmaterialien erhöht die Haltbarkeit und reduziert den Wartungsaufwand.
Ein ausreichendes Gefälle stellt sicher, dass eine Mindestfließgeschwindigkeit von etwa 0,5 m/s erreicht wird, um Ablagerungen und Verstopfungen zu vermeiden. Gleichzeitig wird die Selbstreinigungsfähigkeit der Abwasserleitung gewährleistet.
Auch die Auswahl der Materialien sowie die Dimensionierung der Leitungen müssen den Anforderungen der Gebäude- und Grundstücksentwässerung entsprechen.
Wartung und Reinigung von Schmutzwasserleitungen
Eine regelmäßige Wartung und Reinigung der Schmutzwasserleitungen ist entscheidend, um Ablagerungen und Verstopfungen zu verhindern und die Funktionsfähigkeit der gesamten Entwässerungsanlage zu erhalten. Im Rahmen der Instandhaltung empfiehlt es sich, die Leitungen in festgelegten Intervallen zu inspizieren und bei Bedarf zu reinigen. Hierbei kommen häufig Hochdruckspülgeräte oder spezielle Reinigungsmittel zum Einsatz, um Feststoffe, Sand und andere Rückstände zuverlässig zu entfernen.
Die Verwendung geeigneter Reinigungsmethoden und die Einhaltung der geltenden Richtlinien sorgen dafür, dass die Leitungen dauerhaft frei von Ablagerungen bleiben und das Risiko von Verstopfungen minimiert wird. Eine regelmäßige Wartung trägt nicht nur zur Langlebigkeit der Rohrleitungen bei, sondern schützt auch vor teuren Folgeschäden und sorgt für einen störungsfreien Betrieb der gesamten Entwässerungsanlage.
Unterschied: Schmutzwasserleitung vs. Regenwasserleitung
Schmutzwasserleitungen und Regenwasserleitungen unterscheiden sich in ihrer Funktion und im Umgang mit anfallendem Wasser.
| Merkmal | Schmutzwasserleitung | Regenwasserleitung |
|---|---|---|
| Inhalt | Abwasser aus Küche, Bad und WC | Niederschlagswasser von Dach- und Außenflächen |
| Ziel | Weiterleitung zur Kläranlage | Versickerung, Gewässer oder Regenwasserkanal |
| System | Teil der Schmutzwasserentsorgung | Teil der Regenentwässerung |
In der Praxis wird zwischen Trennsystem (getrennte Ableitung von Schmutz- und Regenwasser) und Mischsystem (gemeinsame Ableitung) unterschieden.
Schutz und Sicherheit: Rückstausicherung & Hebeanlagen
Für einen sicheren Betrieb der Schmutzwasserleitung sind zusätzliche Schutzmaßnahmen erforderlich. Dazu zählt insbesondere die Rückstausicherung, die verhindert, dass Abwasser bei Überlastung des Kanalnetzes in Gebäude zurückfließt.
In tieferliegenden Bereichen, etwa in Kellern, kommen zudem Abwasserhebeanlagen zum Einsatz. Sie fördern das Schmutzwasser auf ein höheres Niveau, damit es zuverlässig in die Kanalisation abgeleitet werden kann.
Fazit: Warum Schmutzwasserleitungen unverzichtbar sind
Die Schmutzwasserleitung ist ein zentraler Bestandteil der modernen Abwasserentsorgung. Sie gewährleistet die sichere Ableitung und Behandlung von häuslichem Abwasser und trägt damit wesentlich zum Schutz von Umwelt und Gesundheit bei.
Relevante Begriffe im Zusammenhang mit Schmutzwasserleitungen
Im Zusammenhang mit Schmutzwasserleitungen werden häufig Begriffe wie Abwasserleitung, Abwasserrohr, Entwässerungsleitung, Fallleitung, Grundleitung, Sammelleitung, Anschlussleitung sowie KG-Rohr und HT-Rohr verwendet.
