Einsatzgebiete: Wann wird ein Pumpenschacht benötigt?
Wo kein ausreichendes Gefälle vorhanden ist, sorgt der Pumpenschacht dafür, dass das Wasser künstlich in die Kanalisation abgeführt werden kann. Er kommt überall dort zum Einsatz, wo Abwasser, Regen- oder Drainagewasser nicht im freien Gefälle ablaufen kann – etwa bei Entwässerungssystemen im Keller oder bei tieferliegenden Flächen.
Ein Pumpenschacht übernimmt dabei gleich zwei Aufgaben: Er ermöglicht die grundlegende Entwässerung des Kellers und dient in Verbindung mit Hebeanlagen dem Abpumpen des gesammelten Wassers. Typische Einsatzgebiete sind sowohl private Gebäude als auch gewerbliche und kommunale Anlagen. Besonders wichtig ist der Einsatz im Keller, wo Pumpenschächte für zuverlässige Sicherheit vor eindringendem Wasser sorgen.
Untergeschossnutzung: Keller-WC, Dusche, Waschraum – Entwässerung unterhalb der Rückstauebene.
Ungünstige Leitungsführung: Lange oder sehr flache Anschlussleitungen, hoch liegender Anschlusskanal.
Außenflächen & Tiefgaragen: Hof- und Rampenabläufe, Parkgaragen ohne Gefälle.
Drainage/Sickerwasser: Fassungen an Kellerwänden oder in tiefliegenden Bereichen.
Druckentwässerung: Einzel- und Gruppenpumpwerke in Streu- oder Neubaugebieten.
Sanierung/Nachrüstung: Wenn eine Schwerkraftlösung nicht mehr möglich oder nicht betriebssicher ist.
Damit verhindert der Pumpenschacht Überschwemmungen im Keller und schützt die Bausubstanz zuverlässig vor Schäden. Je nach Konstruktion und den eingesetzten Materialien – etwa Beton oder Kunststoff – wird der Pumpenschacht an die jeweiligen Anforderungen angepasst und bietet eine sichere Lösung für unterschiedliche Anwendungsbereiche in der Gebäude- und Grundstücksentwässerung.
Aufbau und Bauteile von Pumpenschächten
Ein Pumpenschacht ist ein geschlossenes Schachtbauwerk, das je nach Bauweise aus Beton, Kunststoff (z. B. PE/PP) oder glasfaserverstärktem Kunststoff (GFK) besteht. Diese Materialien sorgen für Dichtheit, Stabilität und einen dauerhafte Sicherheit gegen eindringendes Grundwasser. Über die Zuläufe gelangt Ab- oder Regenwasser in den Pumpenschacht, im unteren Bereich sammelt es sich im Pumpensumpf. Von dort fördern eine oder zwei Pumpen das Wasser über eine Druckleitung weiter in die Kanalisation. Eine automatische Niveausteuerung regelt das Starten und Stoppen der Pumpen, während Abdeckung und Belüftung den sicheren Betrieb und die Entwässerung unterstützen.
Schacht & Zugang
- Schachtkörper aus Beton oder Kunststoff, je nach Konstruktion und Anwendungsbereich
- Abdeckung passend zur Einbaulage (begehbar oder befahrbar)
- Zugangshilfen für Inspektion und Reinigung
Fördertechnik
- Pumpensumpf als Sammelbereich für das Wasser
- Druckleitung mit Rückflussschutz und Absperrmöglichkeit
- Niveausteuerung (Ein-/Ausschalthöhen), Störmeldung/Alarm vorgesehen
Betriebsunterstützung
- Belüftung/Entlüftung zur Vermeidung von Geruch und Korrosion
- Möglichkeit zur Spülung/Reinigung gegen Ablagerungen
Neben der Wahl der Pumpen spielt auch die Bauweise des Schachts eine entscheidende Rolle – hochwertige Materialien wie Beton oder Kunststoff erhöhen die Lebensdauer und steigern die Sicherheit bei der Grundstücks- und Gebäudeentwässerung.

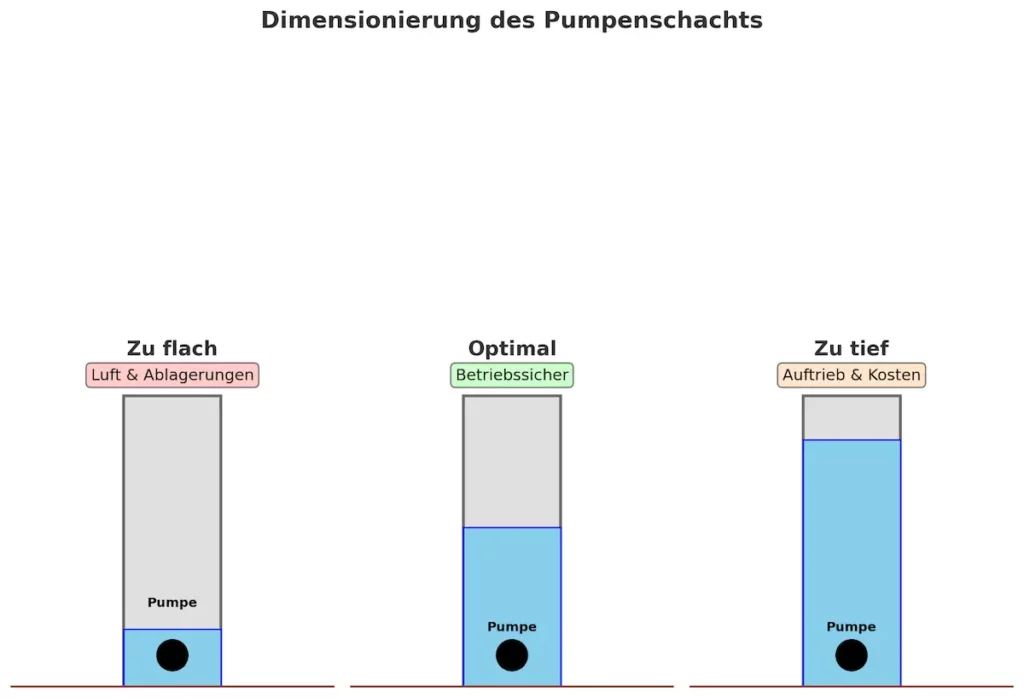

Dimensionierung: Wie tief muss ein Pumpenschacht sein?
Die Tiefe von einem Pumpenschacht richtet sich in erster Linie nach der Höhe der vorhandenen Zulaufrohre und dem Anschluss an die nächste Leitung: Der Pumpenschacht muss so tief liegen, dass die Zuläufe sicher einmünden und die Pumpe zuverlässig starten und stoppen kann. In Wohngebäuden liegen Pumpenschächte häufig bei etwa 1–2 m, je nach Grundstückshöhen, Leitungsführung und geplanter Nutzung (z. B. Kellerbad, Waschraum). Gerade im Kellerbau hängt die Tiefe des Pumpenschachts oft von der Lage der Kanalisation ab.
Zu flach darf der Pumpenschacht nicht sein, weil die Pumpe einen Mindestwasserstand benötigt und sich sonst schneller Luft und Ablagerungen bilden. Gleichzeitig sollte der Pumpenschacht nicht unnötig tief ausgeführt werden, um Aufwand, Kosten und das Risiko von Auftrieb durch Grundwasser zu vermeiden. Die exakte Auslegung erfolgt in der Regel durch Experten oder nach Herstellervorgaben.
Erst die Lage der Zulaufrohre festlegen, dann die Schachttiefe ableiten – so wird der Pumpenschacht nur so tief wie nötig.
Pumpensumpf: Bedeutung und Abgrenzung
Der Pumpensumpf ist der tieferliegende Sammelbereich im Pumpenschacht, in dem sich das Medium (Abwasser, Regen- oder Drainagewasser) vor der Förderung sammelt. Hier sammelt sich Wasser, das im Keller oder in tieferliegenden Räumen anfällt, bevor es von der Pumpe abgeführt wird. Er gehört zum Bauwerk Pumpenschacht und ist nicht die Hebeanlage selbst; diese umfasst die Technik (Pumpe, Armaturen, Steuerung), die im bzw. über dem Sumpf arbeitet.
| Begriff | Was ist es? | Rolle im System |
|---|---|---|
| Pumpenschacht | Bauwerk (Schacht) aus Beton oder Kunststoff; nimmt Zuläufe auf und ist dicht ausgeführt. | Beherbergt Pumpensumpf und Technik; Übergabepunkt zur Entwässerung in die Kanalisation. |
| Pumpensumpf | Tiefer Sammelbereich im Schacht, in dem sich Wasser vor der Förderung beruhigt. | Speicher/Ansaugbereich für die Pumpe; ermöglicht definierte Schalthöhen und ruhigen Betrieb. |
| Hebeanlage | Technikpaket: Pumpe(n), Armaturen, Niveausteuerung/Alarm. | Fördert das Wasser über die Druckleitung; steuert Start/Stopp und meldet Störungen. |
Funktionsablauf im Betrieb
Zuflüsse laufen in den Schacht und sammeln sich im Sumpf bis zur Einschalthöhe.
Die Pumpe fördert aus dem Sumpf über die Druckleitung in das nächsthöhere System.
Bei Ausschalthöhe stoppt der Betrieb; ein kleines Restvolumen bleibt zur Sedimentberuhigung.
Ein kompakt geformter, gut zugänglicher Sumpf mit klar definierten Schalthöhen reduziert Ablagerungen – und damit Störungen und Serviceeinsätze.
Betrieb & Wartung vom Pumpenschacht
Ein Pumpenschacht arbeitet überwiegend automatisch, bleibt aber zuverlässig, wenn regelmäßige Sichtkontrollen, funktionierende Alarmmeldungen und einfache Reinigungsmaßnahmen eingeplant sind. Reinigung und Eingriffe im Pumpenschacht sollten Fachbetriebe übernehmen; Eigenleistungen beschränken sich auf Sichtkontrollen und einfache Funktionsprüfungen ohne Einstieg.
- Monatlich schauen: Deckel öffnen; Geruch, Schaumbildung, Fett-/Schlammdecken, Fremdkörper prüfen.
- Funktionstest Pumpe(n): Start/Stop über Niveausteuerung; bei Doppelanlage Wechselbetrieb kontrollieren.
- Alarm & Strom: Hochwasseralarm/Sammelstörung testen; Wiedereinschaltverhalten checken.
- Reinigung: Ablagerungen im Sumpf/Zulauf lösen oder spülen; Siebe/Restriktoren säubern (Fachbetrieb).
- Armaturen & Rückflussschutz: Absperrungen beweglich, Rückschlag dicht, keine Leckagen.
- Lüftung/Entlüftung: Leitungen frei, Dichtungen/Filter prüfen und ggf. ersetzen.
- Dokumentation: Datum, Beobachtungen, Maßnahmen kurz notieren.
Durch die Verhinderung von Wasserschäden trägt der Pumpenschacht direkt dazu bei, die Bausubstanz zu schützen und den Wert der Immobilie zu erhalten.
Tipp: Experten empfehlen regelmäßige Inspektionen, um Ablagerungen im Pumpenschacht zu vermeiden und den Schutz vor Wasserschäden zu erhalten.
Normen & Anforderungen von Pumpenschächten
Normen sorgen dafür, dass Pumpenschächte sicher, dicht und dauerhaft funktionieren. Sie regeln Planung, Bau und Betrieb. Neben nationalen Regelwerken gelten häufig kommunale Vorgaben (Anschlussbedingungen, Rückstauebene). Herstellerangaben sind stets zu beachten:
Dichtheit
Pumpenschacht, Leitungen und Verbindungen müssen dauerhaft dicht sein – gegen eindringendes Grundwasser ebenso wie gegen austretendes Abwasser und Gase. Dichtheitsprüfungen sind üblich; korrekte Belüftung/Entlüftung reduziert Gerüche und Korrosion.
Auftriebssicherheit
Leere oder teilentleerte Schächte können bei hohem Grundwasser aufsteigen. Dem wird begegnet durch ausreichendes Eigengewicht, Verankerungen oder eine entsprechend ausgelegte Fundamentplatte. Der Nachweis hängt von Baugrund, Grundwasserstand und Schachtausführung ab.
Sicherheitseinrichtungen
Zur Betriebssicherheit gehören Alarmfunktionen, eine automatische Niveausteuerung mit klaren Ein-/Ausschaltpunkten sowie ein wartungsfreundlicher Zugang ohne Einstieg. Arbeiten im Pumpenschacht erfolgen nur durch Experten.
Normen setzen den Rahmen – Herstellerangaben und kommunale Vorgaben entscheiden im Zweifel, wie der Pumpenschacht konkret auszuführen ist.
